Заземляющие устройства – ключевой элемент электроустановок, обеспечивающий безопасность человека и стабильную работу оборудования. Монтаж заземления обязателен на всех объектах с напряжением:
свыше 50 В переменного тока или 120 В постоянного тока – для любых электроустановок;
более 25 В переменного тока или 60 В постоянного тока – в зонах повышенной опасности, особо опасных помещениях и наружных установках.
Согласно актуальным нормативам, заземление также требуется:
при 380 В и выше (переменный ток) и 440 В (постоянный ток) – для всех электроустановок;
при напряжениях от 42 В (переменный ток) и 110 В (постоянный ток) – в опасных зонах и наружных системах.
Функции заземляющих устройств
защита от поражения током защитное заземление (PE) – осуществляет защиту людей и животных при аварийных утечках тока;
обеспечение бесперебойной, корректной работы электронной аппаратуры, функциональное заземление (FE) – устраняет помехи в работе чувствительного оборудования (серверов, медицинских приборов, аудиоаппаратуры).
искусственные – специальные электроды (вертикальные штыри, горизонтальные полосы) из оцинкованной, омедненной или нержавеющей стали.
⚠ Запрещено использовать газо-, нефте- и бензопроводы в качестве заземлителей!
Требования к материалам контура заземления
Согласно ГОСТ Р 50571.5.54-2013 и ГОСТ 58882-2020, для заземления применяют:
оцинкованную сталь (толщина покрытия ≥ 50 мкм);
омедненную сталь (медный слой ≥ 250 мкм);
медь или нержавеющую сталь (AISI 304).
Черная сталь не допускается из-за низкой коррозионной стойкости.

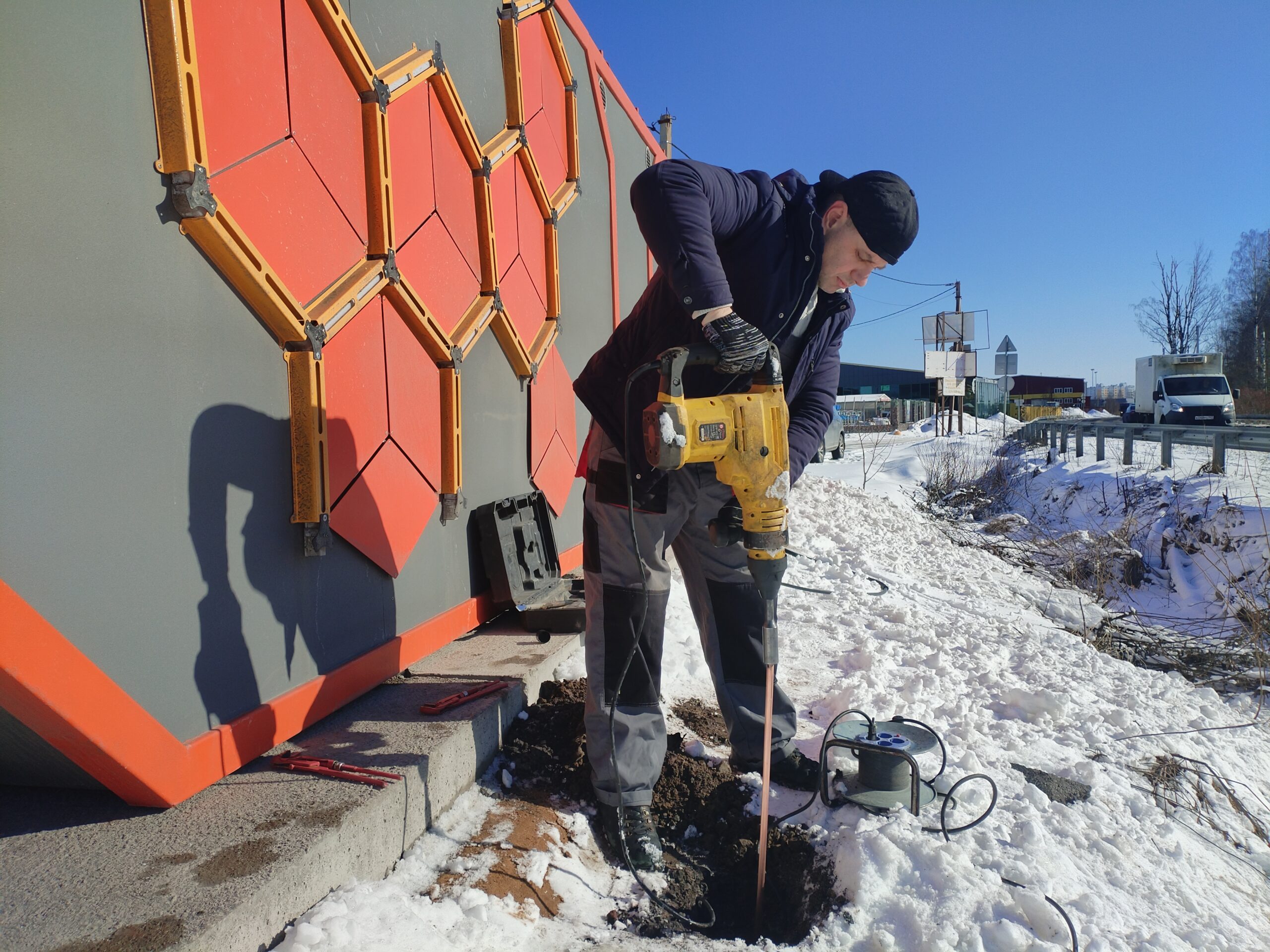

Как выглядит установка модульного глубинно-штыревого заземления
Проектирование заземления
📌 Нормативные документы:
ПУЭ (7 изд.);
ГОСТ Р 50571.5.54-2013;
ГОСТ 58882-2020;
СНиП 2.08.02-89;
Технический циркуляр №11/2006.
Перед проектированием необходимо осуществить следующие действия:
измерение удельного сопротивления грунта;
определение УГВ — уровеньгрунтовых вод;
определение состава почв;
проверку наличия подземных коммуникаций.
На основе этих данных выбирают среди следующих параметров:
тип заземлителей (модульно-штыревые, электролитические);
сечение и длину проводников;
способ соединения (сварка или болтовые контакты с антикоррозийной защитой).
Методы установки заземления:
горизонтальные заземлители укладывают в траншеи глубиной 0,5–0,7 м;
вертикальные электроды заглубляют вибромолотами;
в высокоомных грунтах применяют электролитическое заземление (исключая зоны возле фундаментов);

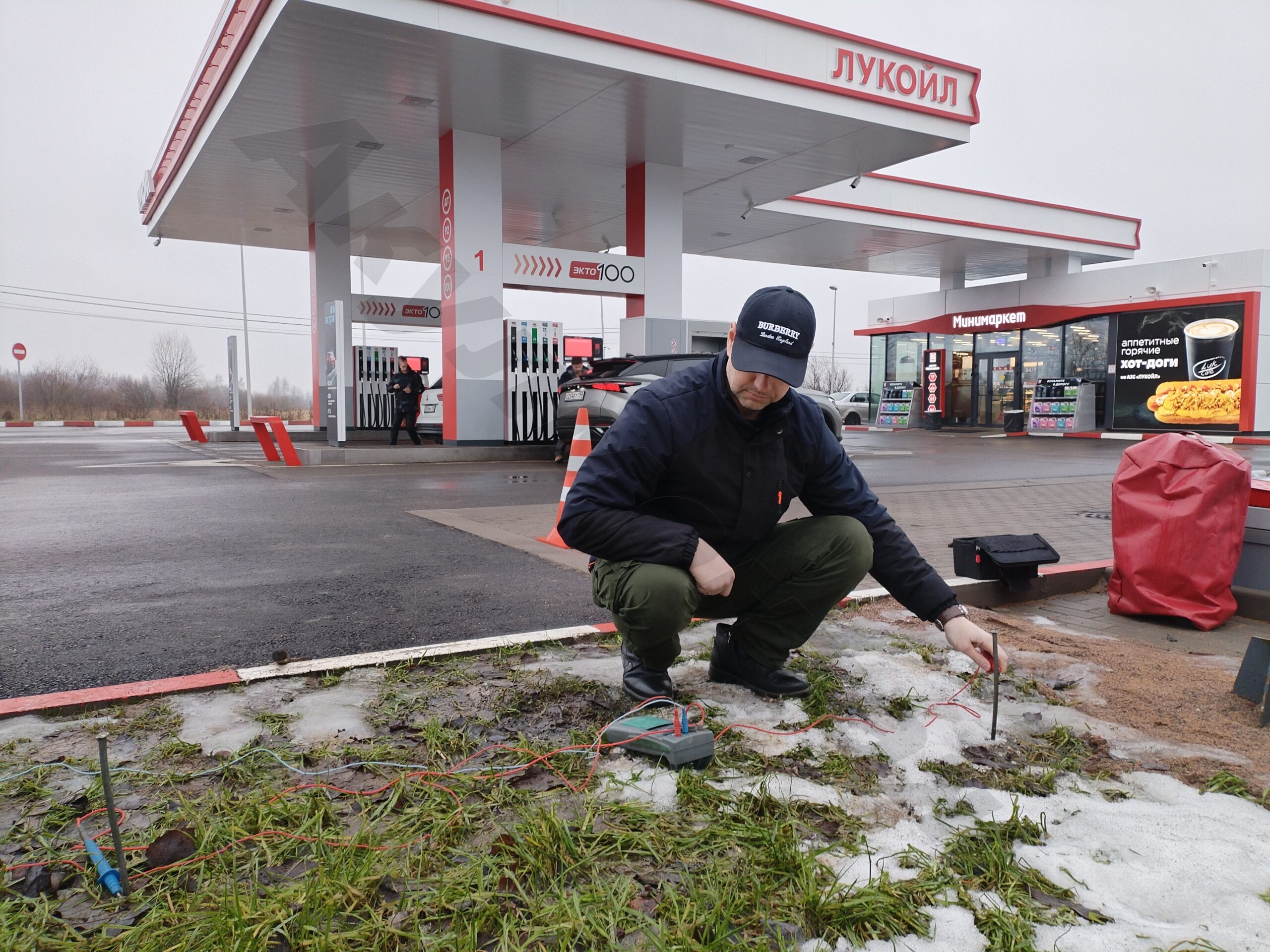

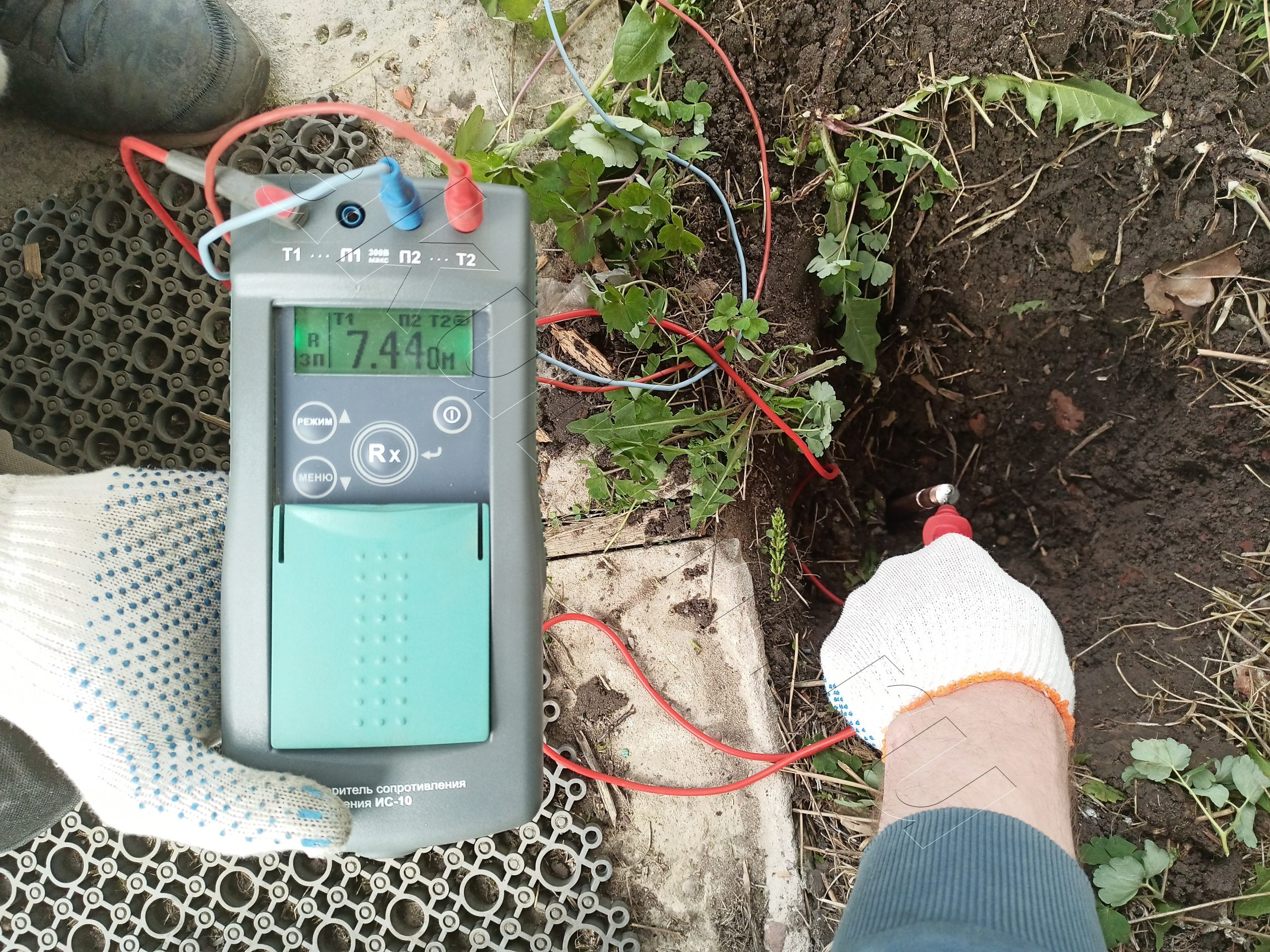

После монтажа проводят измерение сопротивления заземления и оформляют протокол электролаборатории.
Распространенные виды наружного заземления
Замкнутый контур заземления (искусственный заземлитель) – полосовая сталь с вертикальными стержнями, уложенными и забитыми вокруг здания или сооружения. Применяется в качестве защитного заземления, заземления молниещащиты. Таким образом устанавливают заземление котельной, заземление зданий, заземление цеха.
Разомкнутый контур заземления (искусственный заземлитель) – совокупность вертикальных стержней и горизонтальных электродов. Применяют в качестве защитного заземления, заземления молниезащиты и функционального заземления. Таким образом устанавливают заземление для газового котла, заземление дома, заземление котельной.
Точечное заземление (искусственный заземлитель). Применяют в качестве защитного заземления, функционального заземления. Такой вид заземления применим для частного дома, заземление аппаратов и заземления станков.
Фундаментное (уферное) естественное заземление – интегрируют в основание здания с соединением арматуры (шаг 5 м по ГОСТ). Оно требует постоянного контроля сопротивления ЗУ. Не может являться основным заземлением молниезащиты. Оно выступает в качестве защитного заземления.
Где необходимо заземление?
В частных домах и зданиях;
на промышленных предприятиях и в цехах (станки с ЧПУ, автоматизированные линии);
в медицинских учреждениях и клиниках (МРТ, КТ, диагностическое оборудование);
в научно-исследовательских лабораториях и студиях звукозаписи.
Почему стоит доверить работу только профессионалам?
Неправильный монтаж заземляющего устройства приводит к следующим последствиям:
повышение риска поражения током;
сбои в работе оборудования;
ускоренная коррозия заземлителей.
Наша компания специализируется на проектирование и установке заземления в Киришах и Киришском районе.
Мы гарантируем:
соответствие ПУЭ, ГОСТ, СНиП;
использование качественных материалов;
оперативные сроки и доступные цены.
Обеспечьте безопасность и надежность электроустановок – закажите профессиональное заземление!
